Heb je in Vabi Elements twee ruimtes die precies tegen elkaar lijken te liggen, maar kun je ze toch niet samenvoegen? Dit komt vaak voor. In dit artikel lees je waarom dat gebeurt én hoe je dit eenvoudig zelf oplost. Je krijgt praktische tips om direct aan de slag te gaan.

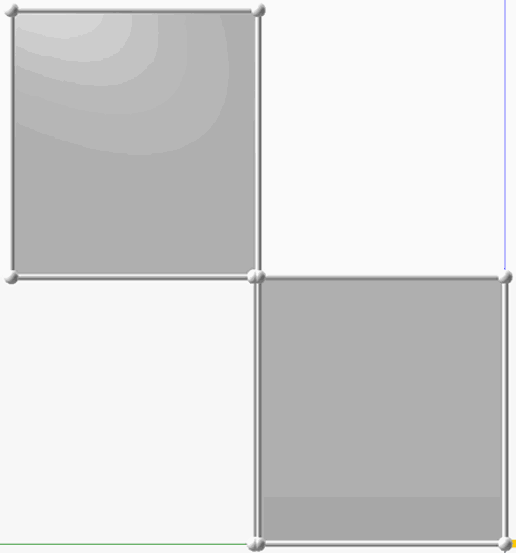

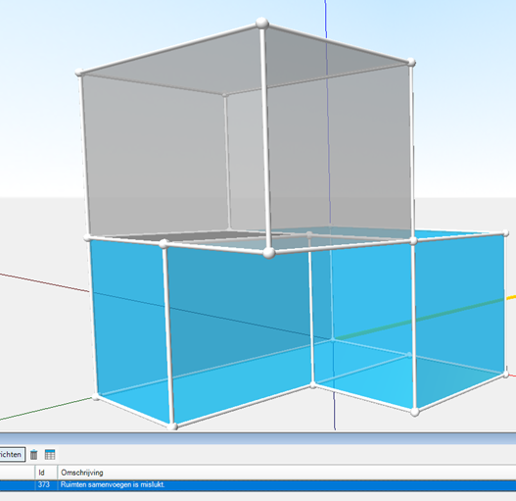

Vaak zie je dat twee ruimtes elkaar raken. Toch kun je ze niet samenvoegen in Vabi Elements. De oorzaak: de ruimtes grenzen deels alleen met een lijn aan elkaar.
Vabi Elements kan alleen ruimtes samenvoegen die een vlak delen. Een lijnverbinding telt dus niet mee, zelfs niet als de rest van de ruimte wel overlapt.
De eerste oplossing is om de ruimtes iets van elkaar te halen. Dit doe je door een klein stukje van één ruimte af te splitsen.
In het voorbeeld plaats je een hulplijn op 51 mm, zodat je geen rode puntjes (waarschuwingen) krijgt. Vervolgens splits je de ruimte langs die lijn en verwijder je het smalle tussenstuk.
Na het verwijderen zie je dat de ruimtes niet langer met een lijn aan elkaar grenzen. Daardoor kun je ze nu wél samenvoegen.

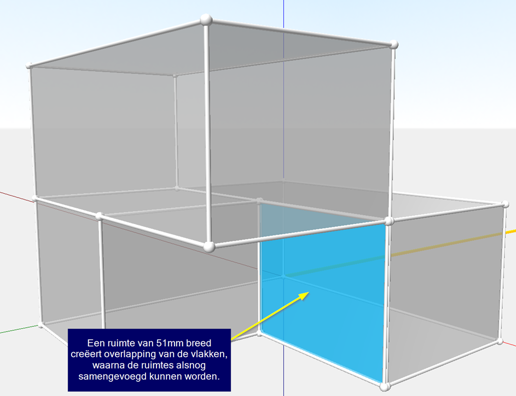

Een tweede manier is om juist een stukje overlap te creëren. Zo raken de ruimtes elkaar niet meer alleen op één lijn, maar delen ze een klein vlak. Maak bijvoorbeeld een overlap van 51 mm breed. Zo voorkom je rode puntjes en wordt de verbinding tussen de ruimtes herkend als één geheel.
De ruimtes overlappen nu licht, waardoor samenvoegen meteen lukt.

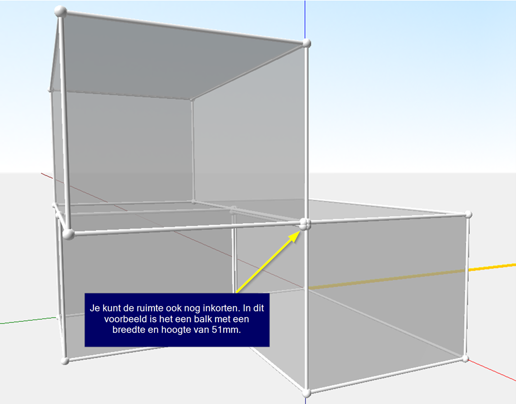

Een extra strook van 51 mm heeft vrijwel geen invloed op de berekening. Wil je het nog smaller maken, dan kun je het stuk later verkleinen. Zolang er sprake is van een vlakverbinding, herkent Vabi Elements de ruimtes als één geheel.
Werk je aan een model waar ruimtes niet goed samengevoegd worden? Of wil je meer weten over hoe geometrie in Vabi Elements werkt? Onze specialisten staan voor je klaar via de helpdesk. Neem gerust contact op.
