Kwaliteitsverklaring voor een warmtepomp in combinatie met PVT-systeem

Steeds vaker krijgt Vabi de vraag hoe je een situatie met PVT-panelen kunt invoeren in de software. Iedere situatie kan anders zijn, in dit artikel beschrijven wij enkele situaties met warmtepomppanelen. Hierbij kijken wij naar een situatie zonder kwaliteitsverklaring en een situatie met kwaliteitsverklaring. Beide situaties hebben wij ingevuld in het voorbeeld EPA-bestand, die je kunt downloaden onderaan deze pagina.

Invoeren warmtepomp met of zonder voorraadvat

In beide gevallen kan je bij verwarming invullen dat het gaat om een elektrische warmtepomp, type water/water, met bron warmtepomppaneel.

Belangrijk is om het voorraadvat van de PVT maar één keer in te vullen op de juiste plek. Waar en of je dit invoert hangt ook af van de kwaliteitsverklaring. Bij het object zonder kwaliteitsverklaring voeg je het voorraadvat toe onder de zonne-energie. Bij tapwater kan je het voorraadvat dan achterwege laten. Op deze manier wordt er goed gerekend, omdat er maar één voorraadvat aanwezig is en ingevuld wordt.

Bij het voorbeeld met kwaliteitsverklaring zit de prestatie van de zonnecollector en het voorraadvat al in de tappatronen op de kwaliteitsverklaring verwerkt. Daarom hoef je in Vabi EPA geen aanvullend voorraadvat meer in te vullen bij tapwater en zonne-energie. Zo kies je bij tapwater voor een compleet toestel en bij zonne-energie voor PV-panelen.

Handmatig invoeren kwaliteitsverklaring in Vabi EPA

Helaas zijn dit type kwaliteitsverklaringen nog niet op te halen via de BCRG-koppeling, deze moet je dus handmatig invoeren. Hieronder laten wij zien hoe je dit doet. Hiervoor hebben wij ook een handige Excel interpolatiesheet toegevoegd, waarin je slechts de gegevens uit Vabi EPA en de kwaliteitsverklaring hoeft in te vullen. Er wordt dan voor jou geïnterpoleerd. Let op, je kan pas de kwaliteitsverklaringen toevoegen in Vabi EPA als het project doorgerekend is.

Verwarming

Stap 1: invoer van het verwarmingssysteem

Bij verwarming kies je voor een elektrische warmtepomp, met type water/water en bron warmtepomppaneel. De wateraanvoertemperatuur voor de voorbeeldwoning is 55/47°C.

Stap 2: invoer van de kwaliteitsverklaring

Je zet het vinkje ‘kwaliteitsverklaring warmteopwekker’ aan en je kiest bij hulpenergie voor kwaliteitsverklaring type ‘Waux’.
Vervolgens lees je de volgende waarden af uit Vabi EPA om de juiste tabel uit te zoeken.

- Bruto warmtebehoefte per installatie (QH;nod;in) [kWh]
- Energiegebruik object (QH;nd / Ag;tot) [kWh/m²]
Als voorbeeld gebruiken we het voorbeeldproject ‘PVT systeem invoer EPA’ en het object ‘PVT met warmtepomp met kwaliteitsverklaring 20250063GG’.
Bij verwarming komen na het doorrekenen van het object en het aanvinken van de kwaliteitsverklaring, de volgende waardes naar boven:

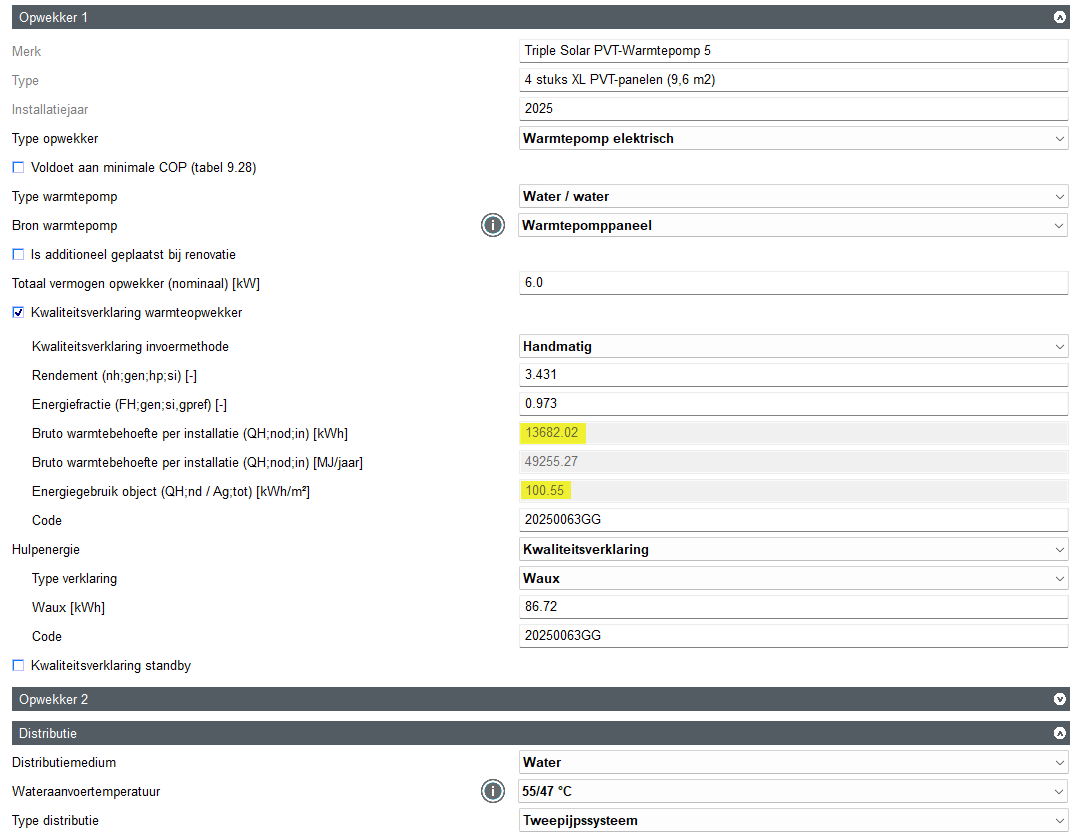

Afbeelding 1: overzicht verwarming in Vabi EPA

Het energiegebruik object uit Vabi EPA is 100,55 kWh/m² en laat zien dat je voor 4 stuks XL PVT-panelen (9,6 m²) in de tweede tabel op bladzijde 10 van de kwaliteitsverklaring moet kijken, want hierin staat voor een energiegebruik groter dan (>) 41,67 kWh/m².
De bruto warmtebehoefte in dit project is 13682,02 kWh/jaar. Daardoor moet je dus interpoleren tussen een warmtebehoefte van 11111 kWh/jaar en 16667 kWh/jaar op de kwaliteitsverklaring.
Met deze twee waardes, een energiegebruik van 100,55 kWh/m² en een warmtebehoefte van 13682,02 kWh/jaar plus de wateraanvoertemperatuur van 55/47°C, kom je uit op onderstaande waardes in de kwaliteitsverklaring:

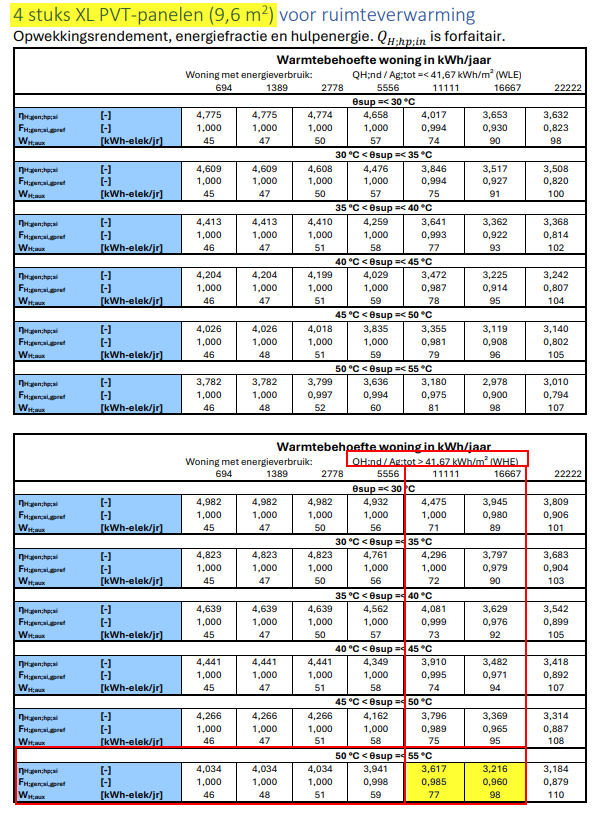

Afbeelding 2: bladzijde 10 van de kwaliteitsverklaring 20250063GG

Vervolgens gebruik je de waardes uit de kwaliteitsverklaring om de Excel interpolatiesheet in te vullen.
Beginnend met de berekende bruto warmtebehoefte uit Vabi EPA, 13682,02 kWh/jaar.
Daaropvolgend vul je de waardes uit de tabel onder de warmtebehoefte 11111 kWh/jaar en 16667 kWh/jaar bij de juiste ontwerptemperatuur in.
Als laatste eindig je met de interpolatie berekening in de blauwe cellen, zie afbeelding hieronder:

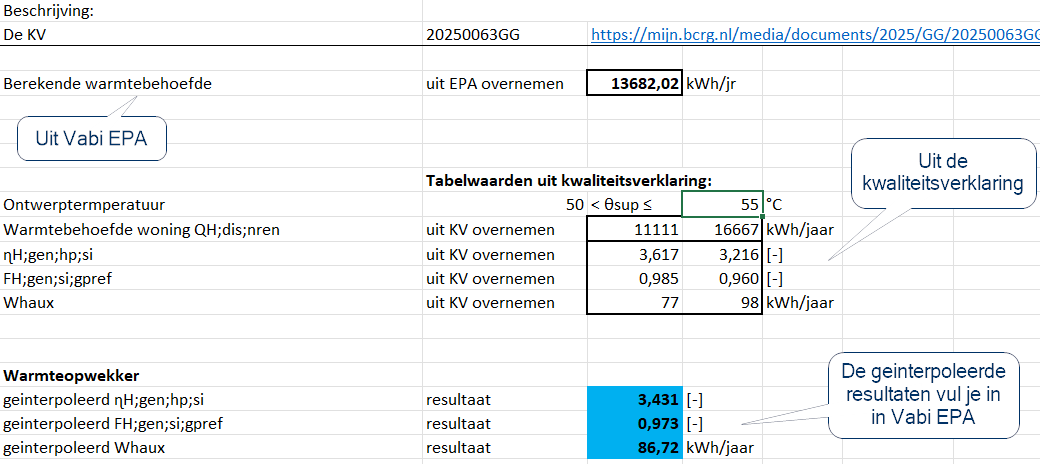

Afbeelding 3: invoeroverzicht in de Excel 20250063GG PVT interpolatie sheet

De gegevens uit de blauwe cellen ga je vervolgens invullen bij het Rendement (nh;gen;hp), energiefractie (FH;gen;si;gpref) en bij hulpenergie Waux [kWh].
Tezamen met de juiste code van de kwaliteitsverklaring heb je succesvol handmatig de kwaliteitsverklaring toegevoegd bij verwarming, zie afbeelding 1 opnieuw.

Tapwater

Voor het invoeren van de kwaliteitsverklaring 20250063GG voor tapwater ga je naar het voorbeeldproject en daarin het object met kwaliteitsverklaring.

Op de kwaliteitsverklaring zelf moet je zijn bij bladzijde 15.
Ons voorbeeldproject heeft de combinatie met de thermische batterij, dus gebruik je de tabel van
‘Triple Solar PVT-Warmtepomp 5 met Triple Solar Thermische Batterij 200’.

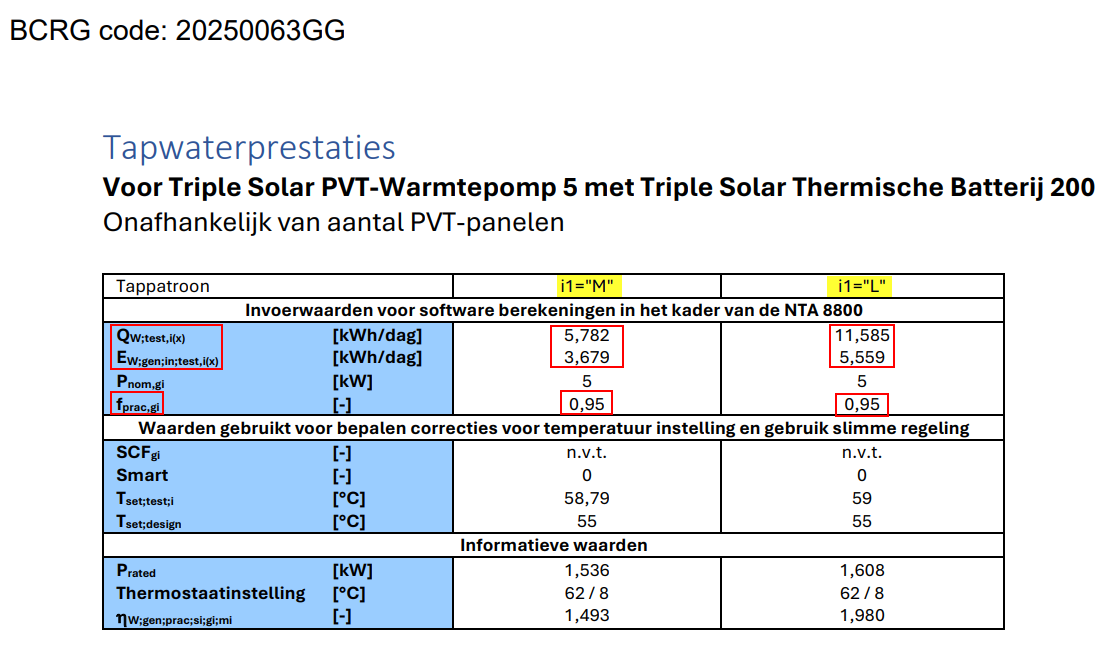

Afbeelding 4: bladzijde 15 van de kwaliteitsverklaring 20250063GG

Je kiest voor een compleet toestel, omdat het hier gaat om het toevoegen van een kwaliteitsverklaring voor de prestatie van de opwekker en het voorraadvat samen.
Kies voor een elektrische warmtepomp, met bron ‘anders dan ventilatieretourlucht’.
Pas als het project doorrekent, kan je het vinkje ‘kwaliteitsverklaring’ aanzetten.
De kwaliteitsverklaring zit nog niet in de BCRG-koppeling, dus kies je voor invoermethode handmatig.
Bladzijde 2 van de kwaliteitsverklaring zegt het volgende
“Triple Solar PVT-Warmtepomp 5, met prestatiegegevens (COP en Pth) getest volgens de normen EN14511 en EN14825 voor ruimteverwarming en EN16147 voor tapwater tests, uitgevoerd door KIWA.”,
dus kies je voor type ‘Meetgegevens EN 16147’.
Hierna krijg je twee tappatronen om te selecteren, ga hiervoor weer terug naar bladzijde 15 van de kwaliteitsverklaring en gebruik de bovenste tabel. Je ziet dat het gaat om tappatroon i1 = ‘M’ en i1 = ‘L’, dit vul je dan ook zo in in Vabi EPA.
Vervolgens neem je de gegevens van Qw;test,i(x), Ew;gen;in;test,i(x) en fprac,gi precies over in Vabi EPA.

Op deze manier vul je de kwaliteitsverklaring voor tapwater succesvol handmatig in. Dit zal er als volgt uit komen te zien:

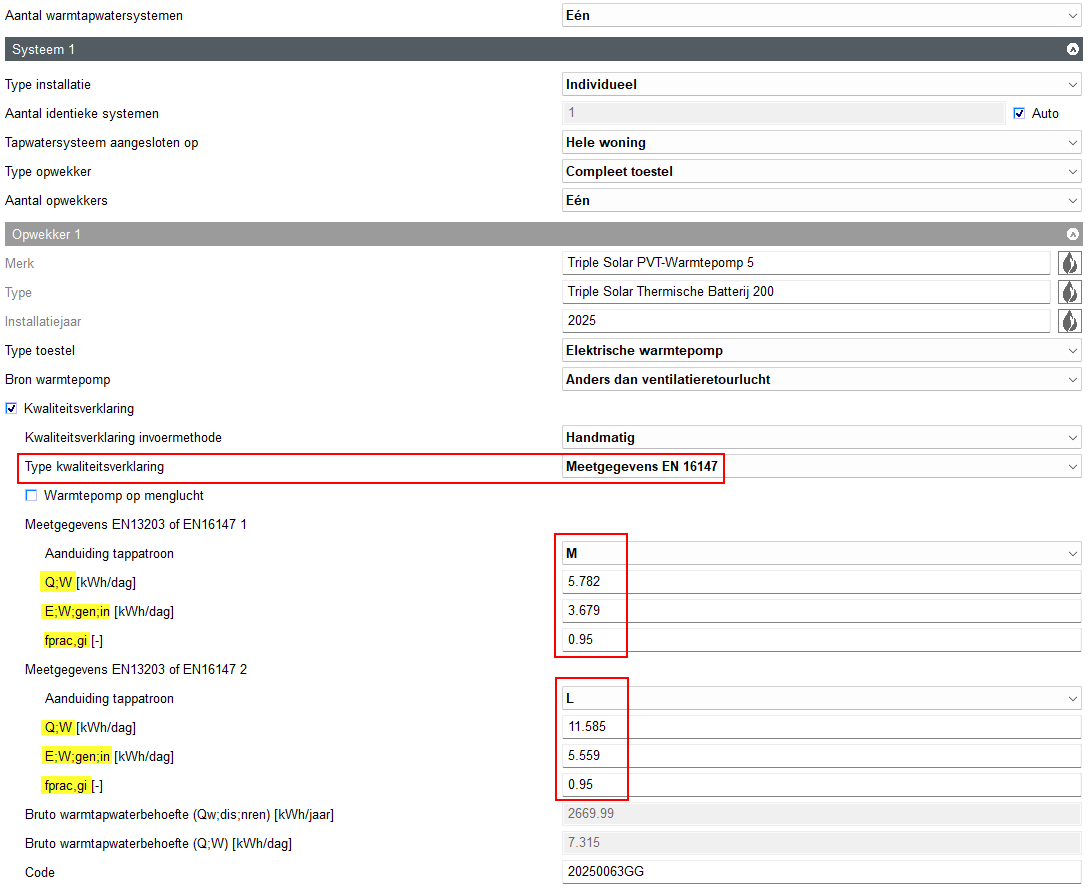

Afbeelding 5: invoer kwaliteitsverklaring tapwater in Vabi EPA

Als de berekende bruto warmtapwaterbehoefte groter (of kleiner) is dan is toegestaan op de kwaliteitsverklaring vermeld is, dan mag je de verklaring niet gebruiken.
Ook als er een ander voorraadvat gebruikt is, dan de twee opties die op de verklaring vermeld staan, gebruik je de verklaring voor tapwater niet.
Je moet het PVT-systeem dan forfaitair invullen voor zowel tapwater als de zonnecollectoren, zie onderstaande invulinstructie bij "Zonne-energie zonder kwaliteitsverklaring (PVT)".

Zonne-energie met kwaliteitsverklaring (PV)

De kwaliteitsverklaring van het PVT-systeem (bladzijde 2) zegt dat er wordt verwezen voor de elektrische opwek van de PVT-panelen naar de volgende kwaliteitsverklaring voor Bisol PV-laminaten, 20240207GK.
“Op het moment van publicatie zijn de XL-panelen uitgerust met BBO 500 of een BBO 530 laminaat;”

De opbrengst van de zonnecollector is al meegenomen bij de kwaliteitsverklaring van tapwater, dus die vul je bij zonne-energie niet nog een keer in. Het zonne-energiesysteem is PV-panelen (in plaats van PVT-panelen), zie bullet 7 op pagina 2 van de verklaring:
"Deze verklaring betreft het gebruik van het collectoroppervlak t.b.v. PV en warmtepomp. Het collectoroppervlak en/of thermische opbrengst mag niet aanvullend als zonneboiler of zonneverwarmingssysteem worden meegenomen in de BENG-berekening.".

In dit voorbeeld gebruiken wij van de kwaliteitsverklaring 20240207GK, type BBO 500. Dan kom je uit op de volgende gegevens:

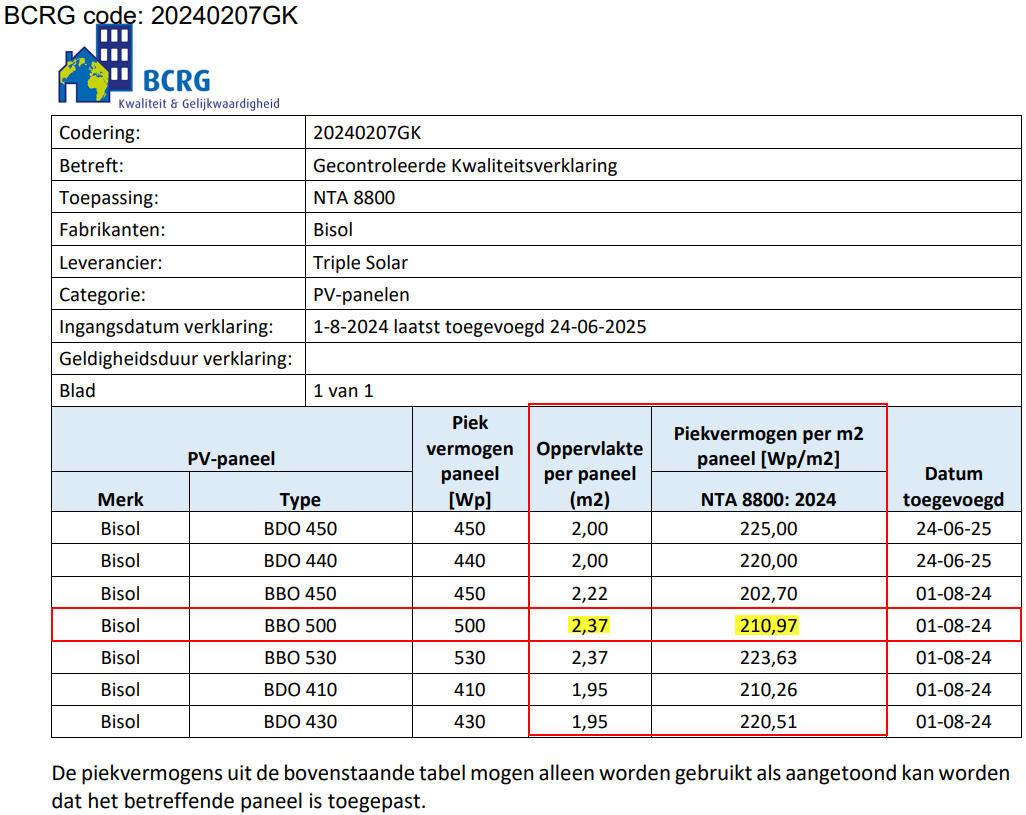

Afbeelding 6: gegevens uit de kwaliteitsverklaring 20240207GK

Voor type BBO 500 vul je een oppervlakte van 2,37 m² en een Wattpiekvermogen van 210,97 Wp/m² in. In Vabi EPA vul je dit als volgt in:

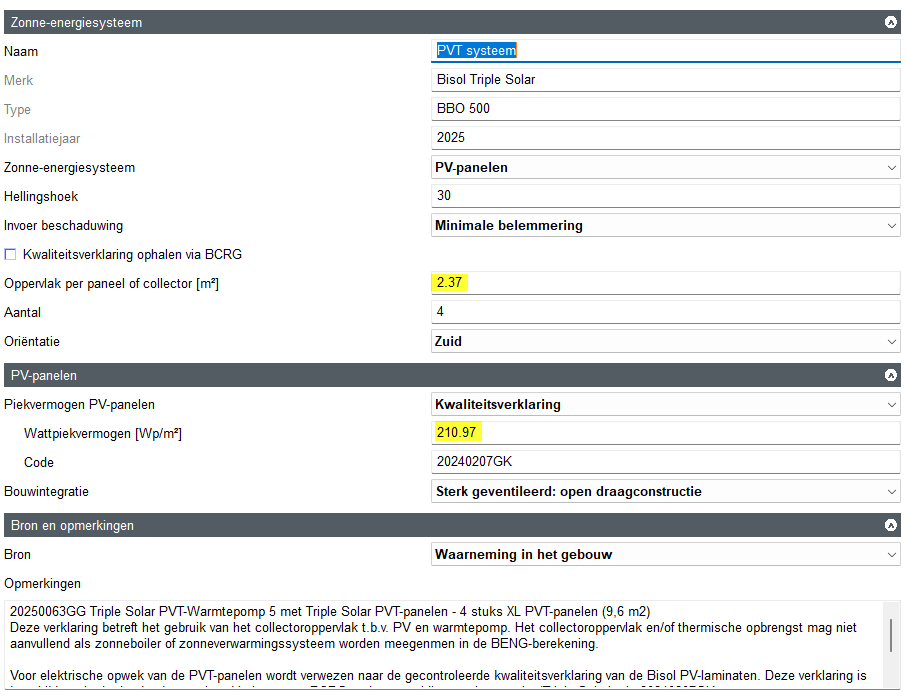

Afbeelding 7: Zonne-energie invoer in Vabi EPA voor kwaliteitsverklaring 20240207GK

Nu is de invoer van het PVT-systeem met kwaliteitsverklaring compleet, alle onderdelen zijn ingevuld.

PVT-systeem zonder kwaliteitsverklaring

Wanneer je een PVT-systeem wil invoeren in Vabi EPA waar geen kwaliteitsverklaring voor is, of waar de kwaliteitsverklaring niet toegepast kan/mag worden, verschilt de invoer bij zonne-energie en tapwater.
Als je een PVT-systeem zonder verklaring hebt, kun je bij verwarming je verklaring van de opwekker en hulpenergie uitzetten, voor hulpenergie vul je het fabricagejaar in. De invoer van verwarming is verder niet uitgewerkt, voor tapwater en zonne-energie is de invoer uitgewerkt in de volgende paragrafen.

1. Zonne-energie zonder kwaliteitsverklaring (PVT)

Bij zonne-energie kies je ervoor om als zonne-energiesysteem PVT-panelen toe te voegen, ook vul je bij de zonneboiler het voorraadvat in. Dit voorraadvat koppel je vervolgens aan tapwater en/of verwarming. Dit zal er dan als volgt uit komen te zien.

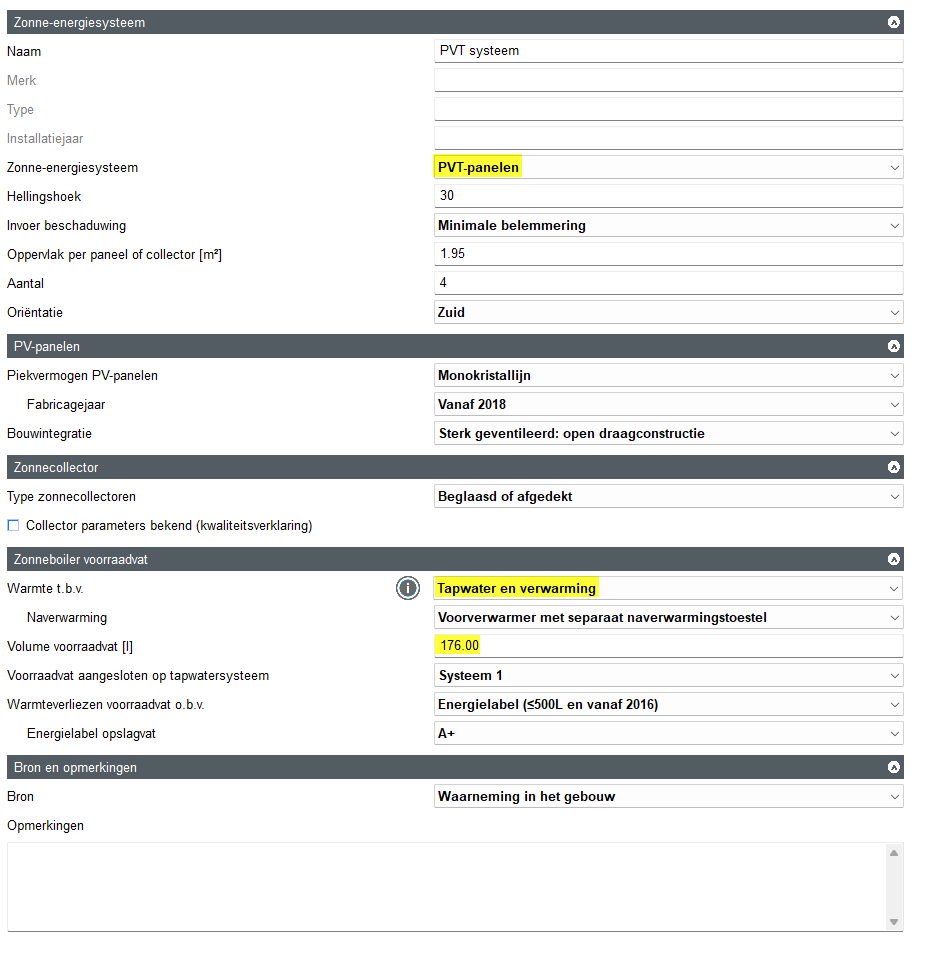

Afbeelding 8: invoer bij zonne-energie zonder kwaliteitsverklaring

2. Tapwater zonder kwaliteitsverklaring

Wanneer je geen kwaliteitsverklaring hebt voor het PVT-systeem, of je mag de verklaring niet gebruiken, dan kies je bij tapwater voor een indirect verwarmd vat.
De opwekker van het indirect verwarmde vat is elektrische warmtepomp, kies bij de bron buitenlucht (de NTA8800 rekent warmtepomppanelen door als buitenlucht).
Echter als voorraadvat kies je ‘geen’, omdat het voorraadvat al is ingevuld onder de zonneboiler bij zonne-energie. Dit ziet er als volgt uit in Vabi EPA:

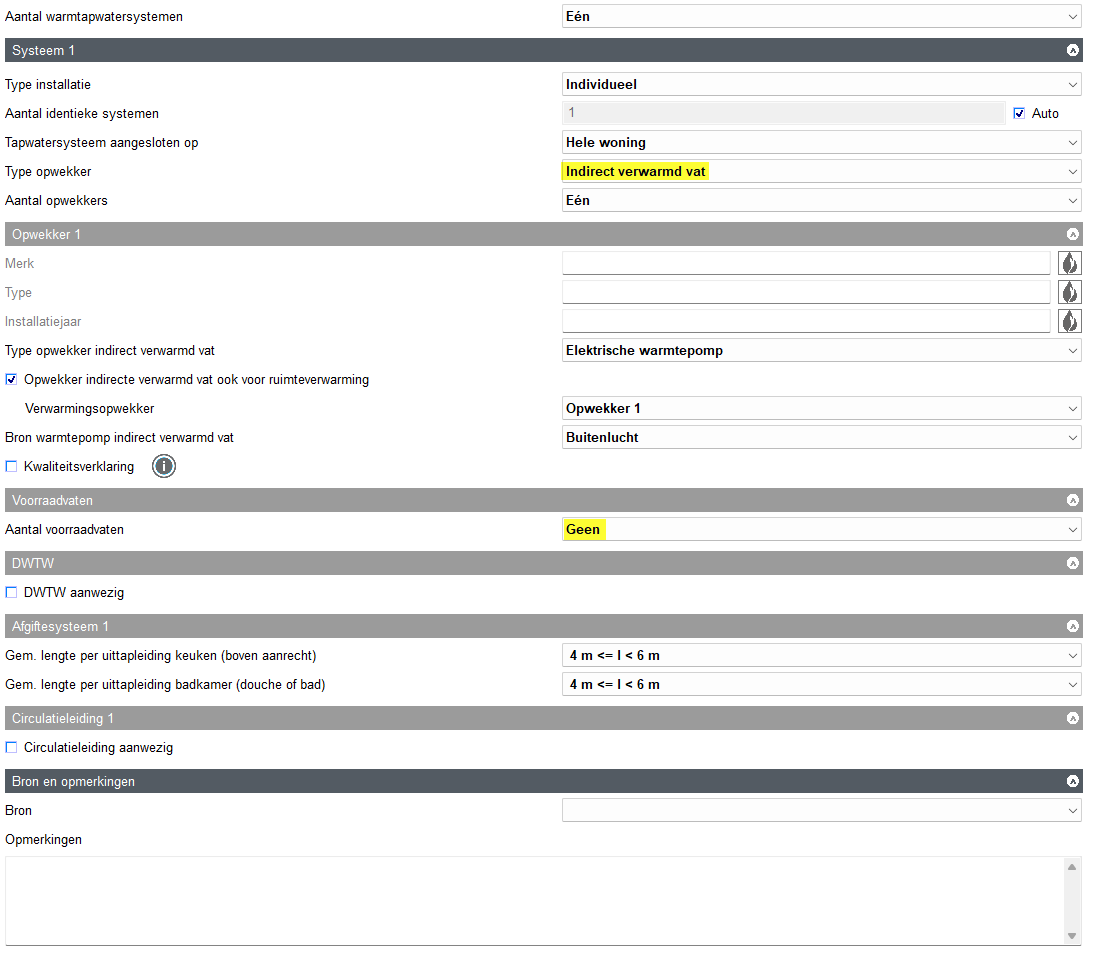

Afbeelding 9: invoer bij tapwater in Vabi EPA zonder kwaliteitsverklaring

Download hier het voorbeeldproject en de excel voor het interpoleren.
