Het benodigde koelvermogen bepalen om onder een maximaal aantal overschrijdingsuren te blijven, was tot nu toe een kwestie van proberen en bijstellen. Vabi Elements neemt dit zoekwerk nu van je over.
Bij een koellastberekening bereken je het benodigde koelvermogen in een keer. Bij een temperatuuroverschrijdingsberekening waarbij een maximum aantal overschrijdingsuren is toegestaan, kan dat niet.
Het bepalen van het vermogen om bijvoorbeeld onder 150 overschrijdingsuren te blijven vereist een aanpak van trial en error op basis van expert judgement. In Vabi Elements Gebouwsimulatie hebben we dit proces nu geautomatiseerd met behulp van de regula falsimethode.
Er wordt gestart met een berekening met een te hoog (maximaal) koelvermogen en een te laag (zonder) koelvermogen. Met behulp van deze twee berekeningen wordt met de regula falsimethode een schatting van het benodigde koelvermogen gemaakt om precies op het gewenste aantal overschrijdingsuren uit te komen. Van deze schatting worden de overschrijdingsuren bepaald. Dit is een iteratiestap. Met behulp van de twee beste berekeningen wordt de volgende schatting gemaakt, tot het aantal overschrijdingsuren bij het koelvermogen voldoet aan de gewenste waarde.
Afhankelijk van de beginsituatie zijn hier vier tot vijftien iteratiestappen voor nodig. Na maximaal 25 stappen stopt de berekening in ieder geval.
We hebben dit in eerste instantie voor de lokale koeling uitgewerkt.

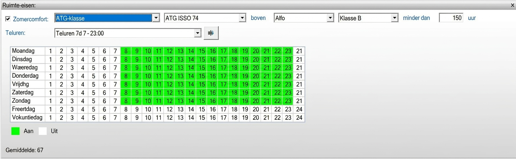

Het gewenste aantal en type overschrijdingsuren geef je op via de ruimte-eisensjablonen.
Belangrijk is wel om in het sjabloon het vinkje "zomercomfort" aan te zetten. Voor alle gewenste overschrijdingsurencriteria kun je nu in dit sjabloon het aantal gewenste overschrijdingsuren opgeven.
In het afgiftesjabloon moet er lokale koeling zijn opgegeven. Als je meerdere afgifteapparaten hebt, wordt het vermogen van het apparaat met het hoogste koelsetpoint bepaald.

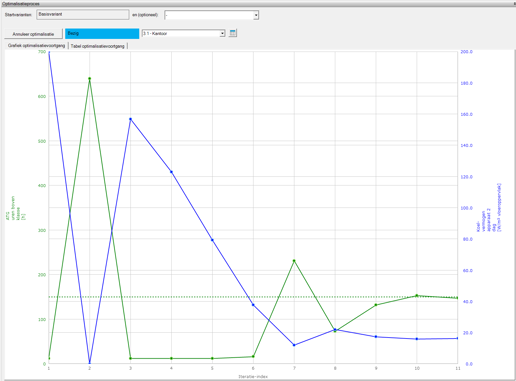

Het lijkt hier dat het proces misschien in minder stappen kan. Doordat de koeling in de ene ruimte de koeling in een andere ruimte beïnvloedt, zijn er meer stappen nodig.

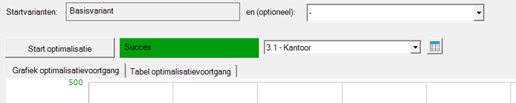

Als voor elke ruimte een waarde bepaald is, ziet het scherm er als volgt uit.

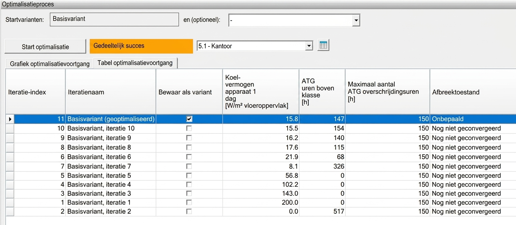

Wanneer niet voor alle ruimten een afgiftevermogen bepaald kan worden dat aan de voorwaarden voldoet, volgt de melding "gedeeltelijk succes".

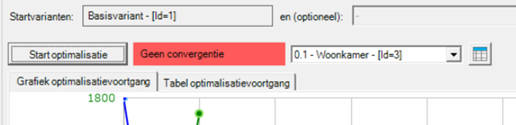

Wanneer geen enkele ruimte voldoet, wordt dit volgens het volgende scherm kenbaar gemaakt.
Als de optimalisatie geslaagd is, wordt automatisch een nieuwe variant aangemaakt. Bij de nieuwe variant is "(geoptimaliseerd)" toegevoegd aan de naamgeving van de omschrijving.

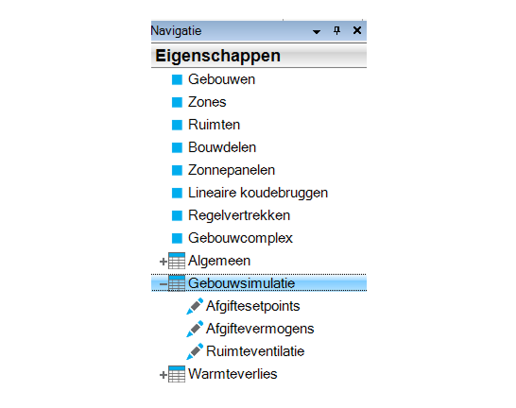

De berekende vermogens worden vastgelegd via de eigenschappen van de afgifte, die onder "Eigenschappen gebouwsimulatie" te vinden zijn.

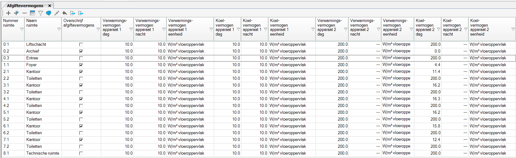

De waarde van de afgifte wordt dus vanuit de optimalisatie overschreven in het eigenschappenscherm van de afgiftevermogens. Let op: dit overschrijft de waarden uit het sjabloon. Als je weer met de sjabloonwaarde wilt rekenen, dan moet je het vinkje "Overschrijf afgiftesjabloon" weer uit zetten. De eenheid die wordt aangehouden is die van het afgiftesjabloon.
Door het benodigde afgiftevermogen zo goed mogelijk af te schatten, kun je het benodigde aantal iteraties terugbrengen.
Wanneer het afgifteconcept beperkt is (bijvoorbeeld bij betonkernactivering, vloer- of plafondkoeling), kan het zijn dat het gewenste vermogen niet gehaald kan worden. De berekening laat dit dan zien door aan te geven dat er geen convergentie is, of "gedeeltelijk succes" als er wel ruimten zijn die onder het gewenste criterium blijven.
