Samengestelde constructies aanmaken in Vabi Elements

Vanaf versie 4.0 maak je in Vabi Elements samengestelde constructies aan, bijvoorbeeld een deur met een raam erin of een groep ramen die je in één keer plaatst.

Een grote wijziging in versie 4.0 is het aanmaken van samengestelde constructies. Het is vanaf versie 4.0 mogelijk om een deur aan te maken met een raam erin. Maar ook bijvoorbeeld een groep ramen die je met één druk op de knop in de geometrie plaatst.

Aanmaken

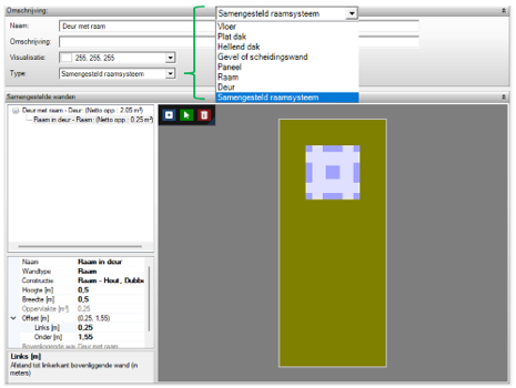

Kies bij "Eigenschappen constructies" voor "Samengesteld raamsysteem".

Gebruik de knoppen voor toevoegen, selecteren en wissen. Voor de constructies kun je kiezen uit de hulpmiddelen die in het project aanwezig zijn. Een constructie in een constructie, zoals een raam in een deur, is ook mogelijk.

Plaatsen

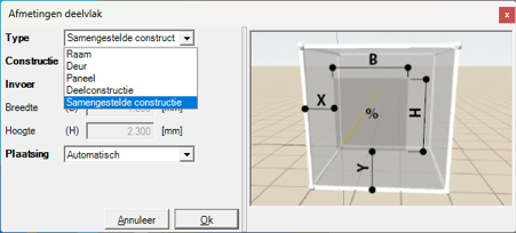

Klik vervolgens op het vlak waar de samengestelde constructie moet komen. Naast raam, deur, paneel en deelconstructie is hier nu ook de keuze voor samengestelde constructie. Kies de toe te passen samengestelde constructie en klik op "Ok". Hierna kun je met [Ctrl] ingedrukt dezelfde constructie op veel meer posities plaatsen.

Wil je meer weten over samengestelde constructies in Vabi Elements? Of kom je er in je eigen project niet uit? Neem contact op met onze servicedesk. We helpen je graag verder.
