Vraag het aan Esther: Begrenzingen binnen de Vabi UO stromingsprogramma’s

Deze week behandel ik de begrenzingen binnen de Vabi UO-stromingsprogramma's. Er zit namelijk een redelijk onbekende toepassing in die ik graag wil toelichten: het toepassen van meerdere materialen binnen één begrenzing.

Wat doet een begrenzing?

Als de software de diameters of afmetingen bepaalt, heeft de begrenzing de volgende functies:

  • Materiaal toewijzen: Aangeven welk materiaal of welke materialen er moeten worden toegepast;
  • Maximum snelheid definiëren: Voor tapwater (VA109) en gasleidingnet (VA119) het definiëren waar de maximum snelheid in de leidingen aan dient te voldoen;
  • Snelheid en drukgrens instellen: Voor leidingnet (VA100) en luchtkanalen (VA104) het vastleggen van de maximum snelheid bij kleinere en grotere afmetingen, inclusief de drukwaarde die de overgang bepaalt. Lees hierover meer in ons artikel over begrenzingen in leidingnet VA100.

Meerdere materiaalsoorten binnen één begrenzing

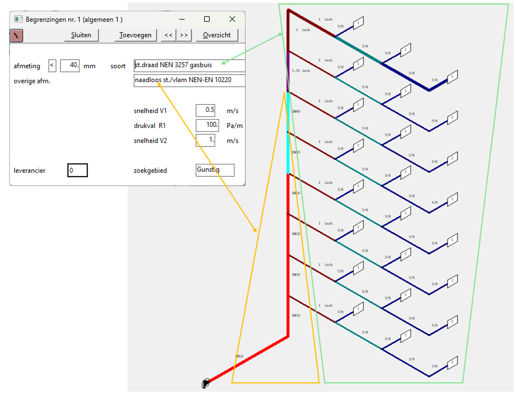

Behalve voor luchtkanalen is het voor iedere module mogelijk om twéé materialen te gebruiken in de begrenzing. Hiermee kun je dan bijvoorbeeld aangeven dat leidingen waarvan de berekende binnendiameter kleiner is dan 40mm uitgevoerd dienen te worden in st.draad NEN 3257 gasbuis en 40mm of groter in naadloos st./vlam NEN-EN 10220.

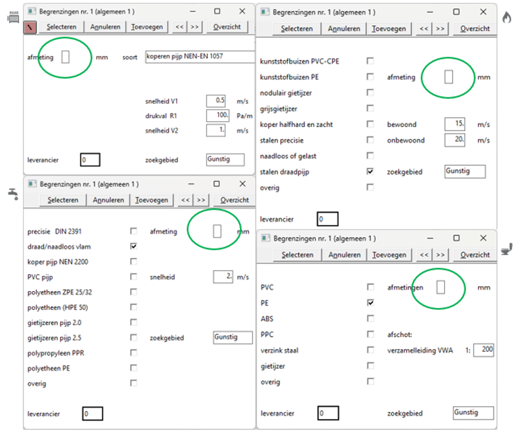

Voor de vier modules vind je de optie hier:

Wil je meer weten over begrenzingen? Neem contact met ons op.
